输电网故障GPS行波定位系统

2018/3/29 13:40:09 次浏览 分类:变电业务

系统背景:

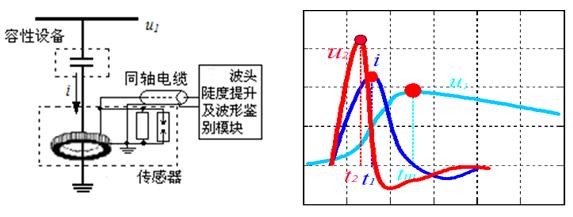

技术原理:

    记录线路故障时产生的高频信号到达线路两端变电站的GPS同步时间,可以计算故障点位置,线路故障产生的高频信号速度v接近于光速。故定位精度只与时间测量有关,定位误差小、可靠性高。



应用现状:


GPS行波定位产品  阻抗法产品
小波算法产品

原理

分析、计算故障行波到达故障线路两端的时间进行故障定位

计算故障线路的阻抗进行故障定位

分析、计算故障线路的电流波形图进行故障定位

功能

金属性接地故障和高阻性接地故障定位

高阻性接地故障不能定位

高阻性接地故障难以定位

精度

故障定位误差小于150m

故障定位误差较大

故障定位误差小于500m

安装

要求

使用专用的信号传感器感应提取线路故障信号,传感器为穿芯式设计,安装在CVT/PT的接地支柱上,不影响其他设备的运行

变电站内的继保设备和录波设备均有此功能

在CT二次侧提取电流波形,存在影响二次设备运行的隐患

监测

范围

变电站安装一套设备即可具有监测不同电压等级线路的能力,适用于常规变电站,数字化变电站,GIS变电站

变电站内的继保设备和录波设备的辅助功能

监测不同电压等级线路需要不同设备,数字化变电站不适用

成长性

同一地区的多套设备能组成网络式故障定位系统,可以对该电网的多条线路进行监测,故障定位精度更高

对单一线路故障定位

对单一线路故障定位


解决方案:

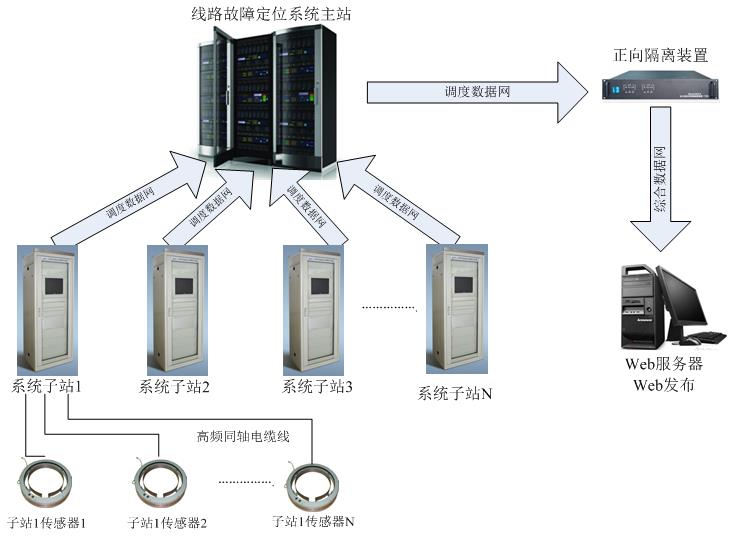

    线路故障精确定位系统的构成

        主站

        分析、计算子站上送的故障信息,并结合GIS地理信息系统精确标定输电线路故障发生的杆号,能够实现Web发布。

        子站

        安装在变电站内,负责采集线路故障高频信号,同时可以存贮、查询当地采集到的高频信号。

        通讯网络

        负责主子站之间的信息传递,可以利用电力系统光纤通讯网络,也可以使用2M网络方式。



产品特点:

   结合现有运行故障精确定位系统数据库进行分析总结,构建基于广域网络故障定位自适应模型预警潜在故障,增强故障信号检测的有效性,提高故障定位精确度。

   系统利用专用的信号传感器提取信号,不仅能对线路金属性故障精确定位,也能对线路高阻接地故障进行明确定位,同时实现故障无盲区检测与快速精确定位,定位误差150m,可靠定位成功率90%以上。
