无源无线电力开关柜运行温度在线监测系统

2018/3/28 15:23:43 次浏览 分类:变电业务

系统背景:

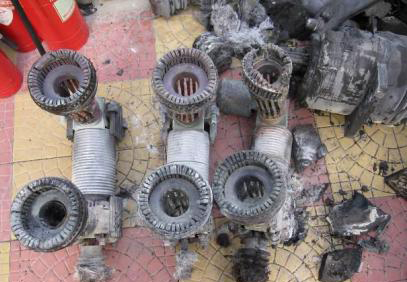

    变电站、发电厂的高压开关柜、母线接头、室外刀闸开关、输电线路导线等重要的设备,在长期运行过程中,开关的触点和母线连接等部位因老化或接触电阻过大而发热,这些发热部位的温度如果无法实时监测,将可能最终导致火灾和大面积的停电事故的发生,解决设备运行过程中的过热问题是杜绝此类事故发生的关键。因此,实现温度在线监测是保证高压设备安全运行的重要手段。

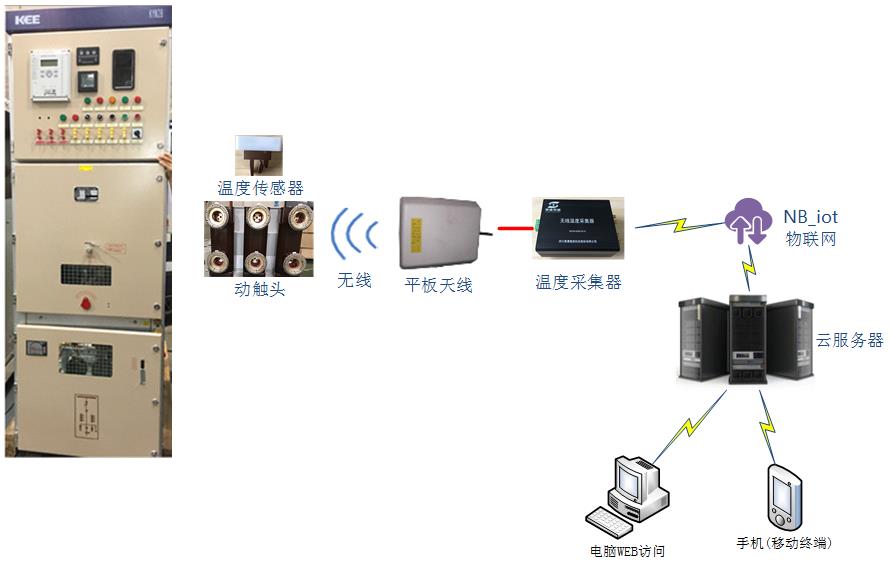

解决方案:

    利用声表面波测温的原理,将温度信息转换成电磁波频率信号的部件。温度传感器是直接安装在被测物体表面的测温元件,它负责接收探询射频信号,并返回带温度信息的射频信号到采集器。温度传感器正常工作时不需要电池、CT环取电方式等外部电源供电。温度传感器与温度采集器之间的信号传输通过无线电磁波实现。

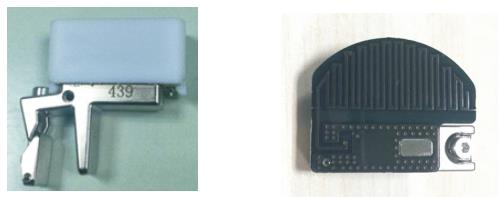

    温度传感器

    温度传感器根据安装的方式不同,型号分为:音叉式传感器、捆绑式传感器,自锁紧固式传感器分别适用在不同的环境。根据测温范围及安装位置的不同,可分为普通型和高温型,对应检测母排、动触头温度。动触头安装型传感器固定于手车柜动触头的梅花触指上。

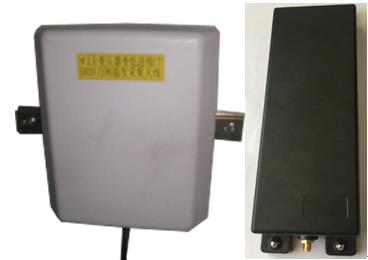

    采集器收发天线

    采集器收发天线为发送和接受电磁波信号,完成温度采集器与温度传感器的信号传送。与温度采集器配套使用,安装在传感器相同的隔室,负责与传感器天线通信,完成激励信号及传感器信号的发送和接收。

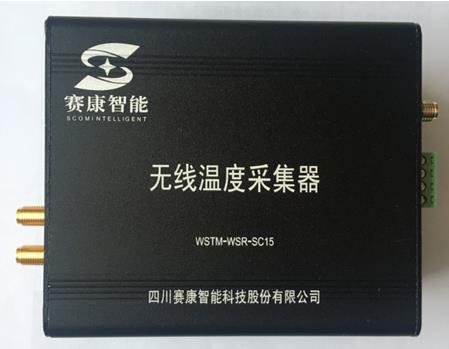

    温度采集器

    温度采集器产生与温度传感器频点对应的电磁波信号,发射给温度传感器,接收温度传感器返回的带有温度信息的电磁波信号,并将温度信号解析出来传送给站端测温管理装置。采集器下行与一组传感器通信,负责发射射频脉冲,并处理传感器反射的传感信号,最终解析成有效的温度信息。


    测温系统云服务器

    测温系统的数据管理由云服务器监测软件完成,服务器接收站端测温装置发送的数据,实现温度远程自动监控:在系统中自动采集下属站端温度数据并存储,且可以提供实时温度曲线、温升曲线、历史温度曲线等。实现远程自动告警:提供温度值越限、温升越限等告警模式,提供短信、移动终端内APP等多种告警方式。

   通过个人电脑或移动终端(如手机等)可实现对服务器数据的访问。


技术优势:

    无源无线方式实现高压隔离,无需电池,安全性极高。

    无源温度传感器体积小,与采集器之间数据无线传输,安装方便灵活,不受设备结构和空间影响。

    传感器无需使用电池,安装成功后基本无需维护。

    测温装置不受灰尘、电磁场等环境因素影响,可长期稳定工作。

    无线射频信号具有一定的穿透绕射能力,可广泛用于测量可视范围内及存在障碍物的各种物体温度。

    无源的工作方式不受工作电源能量限制,可以较高的频率进行温度信息的采集,数据实时性高。

    可安装于手车柜动触头触指上,直接采集用户最关心的位置的温度,精确反映设备运行状态。

产品特点:

    技术成熟度

    在与国外厂家合作的基础之上,形成了自主研发的AW测温产品,解决了国外产品在抗干扰、电磁兼容、传输距离及稳定性方面存在的技术缺陷。


    技术标准

    作为牵头及主要编写单位,参与了电力行业标准《变电设备接触式温度在线监测装置技术规范》的制定。


    市场及销售

    是国内电力行业SAW无源无线测温市场占有率最大的厂家。


    应用

    针对开关柜、配电变压器、电力电缆、隔离开关等不同电力设备形成了不同的应用解决方案。形成了在线监测和巡检两种测温工作模式。


    技术保障

    拥有大量长期从事SAW技术及电力行业状态监测装置软硬件开发、实施、服务的优秀技术人员。与中国电科院、南网电科院、各大高校等形成良好的合作,为产品的研发及应用提供了强大的技术支撑。
